RECHERCHE ET LOCALISATION DE DEFAILLANCES ELECTRONIQUES PAR THERMOGRAPHIE INFRAROUGE
LITe - CND pour composants électroniques
Système de recherche et de localisation de défaillances électroniques par thermographie infrarouge active. Méthode alternative aux méthodes conventionnelles destructrices
Demander un devisCND COMPOSANTS ELECTRONIQUESLock-In Thermography for electronics
Le LITe (Lock-In Thermography for electronics) est un système de Contrôle Non-Destructif (CND) pour l’étude et l’analyse de vos composants électroniques. Il est une excellente alternative aux méthodes conventionnelles destructives. En effet, la présence de défauts dans vos composants ou systèmes électroniques (défaillance, dysfonctionnement, malfaçon, détérioration, usure, etc.) peut nuire dangereusement à leur fonctionnement et à celui de vos équipements. Grâce à la technologie du LITe, vous pourrez localiser de façon rapide et précise les éventuels points chauds de vos composants ou systèmes électroniques, tout en vous affranchissant des problèmes d’émissivité liés à l’état de surface de vos supports.
PRINCIPE DE FONCTIONNEMENT

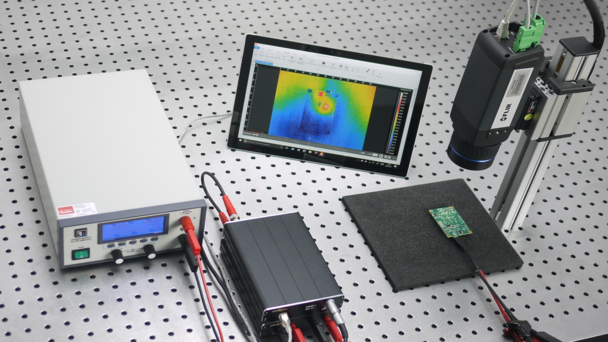

Le principe du LITe repose sur une excitation électrique modulée du composant à sa tension nominale d‘alimentation. Le signal électrique délivré au composant est régulé grâce au boîtier de contrôle développé par notre partenaire Edevis. Il est également possible de contrôler la durée de l’excitation du système sur une à plusieurs périodes du signal. La réponse du composant à cette alimentation modulée est observée à l’aide d’une caméra infrarouge Teledyne FLIR. Il est ensuite possible de remonter aux défauts présents dans l’échantillon grâce au logiciel Edevis de traitements des données, et permettant d’obtenir des images de phase à partir des films infrarouges enregistrés.
Spécifications Techniques
Système de recherche et de localisation de défaillances électroniques
Le LITe a été conçu pour détecter d’éventuelles défaillance dans vos systèmes électroniques en s’affranchissant des problèmes d’émissivité.
La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable
Les Accessoires
Caméra infrarouge
Différents types de caméras, bolométriques ou refroidies, sont disponibles suivant votre besoin.
Table avec support optique
Equipements spécifiques pour réaliser vos essais dans des conditions expérimentales optimales.
Mini bras articulés
Bras articulés Manfrotto de petites dimensions fixables sur la table de travail, ou tout autre support, et permettant un maintien optimal de vos pinces d’alimentation.
Pinces d'alimentation
Pinces et câbles avec embouts spécifiques, idéals pour l’alimentation et le maintien de tous vos échantillons.
Besoin d'un devis ?
Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.
Exemples d'applications
Contrôle d'un composant
Possibilité de contrôler la structure interne de vos composants pour vous assurer qu’ils ne sont pas défectueux.
Détection de défauts sur PCB
Contrôle de vos PCB (Printed Circuit Boards) pour détecter la présence éventuelle de défauts.
Contrôle de brasures
Contrôle de la qualité des brasures sur des assemblages métalliques.
Recherche de points chauds
Repérer les points chauds anormaux de vos systèmes peut vous permettre d’anticiper d’éventulles défaillances sur vos cartes électroniques.
