Thermographie infrarouge laser

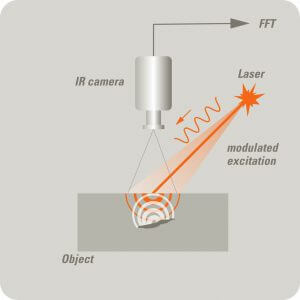

Principe Thermographie infrarouge laser

La surface de l’objet à inspecter est chauffée sur une zone bien définie, une ligne ou un point, avec un puissant laser. En thermographie par excitation laser, le flux de chaleur causé par le laser joue un rôle essentiel. Les barrières thermiques (variations d’épaisseur ou défaut de la matière) modifient le flux de chaleur. Les différences de température se produisant à la surface sont suivies avec une caméra infrarouge rapide. La sensibilité de la méthode peut être considérablement augmentée en utilisant la démodulation synchrone ou Lock-In. Dans ce cas, une analyse spectrale de la cartographie de température en surface est réalisée pour donner après décomposition par transformée de Fourier une image de phase et d’amplitude. L’image de phase peut être calibrée pour permettre une analyse quantitative de certaines propriétés du matériau.

La thermographie infrarouge avec excitation laser est une méthode d’évaluation sans contact idéalement adaptée pour la caractérisation de joints, de soudures, de couches minces et de revêtements. La durée extrêmement courte du contrôle et la haute sensibilité font de la thermographie par laser un outil très puissant de contrôle non destructif. L’évaluation par transformée de Fourier permet une détermination précise des propriétés du matériau tels que son épaisseur, sa porosité ou sa conductivité thermique. De plus, les perturbations de propriétés de surface changeantes ou de non uniformité de chauffage peuvent être supprimées.

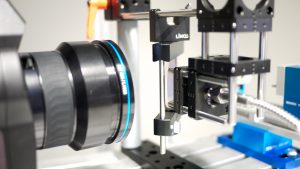

Système laser LTvis

Applications typiques

• Inspection de soudure
• Contrôle de joint de colle
• Contrôle non destructif de surface
• Evaluation des collages de couches ou de revêtements
